油烟在线监测系统油烟监测仪

发布时间:2020-01-28 14:59人气:
产品型号:EP-YY06A

为了对餐饮行业的油烟排放进行监管,国家已经出台了一些政策法规和技术标准,根据这些法规和标准,这些年已经有一些方法在实际中得到了应用,如使用油烟净化系统,以及对油烟净化系统进行监控。为了能对油烟排放情况进行实时监控,常需要安装数据采集和通信装置。以往的油烟在线监控系统由于受技术水平所限,只能简单监控油烟净化系统的各个设备的开停状态,一般是风机和净化器,只要各设备是正常开启的,就简单的认为油烟排放也是正常达标的。又或者监控油烟净化设备的运行功率和状态等,根据这些参数的变化以判别油烟净化设备的工作状态和洁净程度,从而估算设备需要进行清洗,以及油烟排放是否达标。

实际上,由于设备的运行与油烟浓度之间并没有直接的联系,所以从技术上来讲,这些方法实际上都用的是设备监控的方法,即这些方法只能监控相关设备的运行状态,并不能得知油烟排放的实际情况。所以这样的系统准确来说应该只是油烟净化设备在线监控系统,而不是油烟在线监控系统,这样的系统也完全不能反映油烟的实际排放情况。

为了能够对餐饮业的油烟排放进行真正有效的监控,需要采用新的方法,对油烟进行实时采样分析,以得到油烟浓度的准确量化的数据,从而真正将餐饮业油烟排放纳入污染源在线监控系统。基于多年的数据采集经验,和对油烟监控系统的深入理解,经过大量的实验和测试,我们研制出了此产品油烟数据采集器。

此油烟数据采集器,采用全新的技术,直接监控油烟浓度,实时在线,为环保局提供了真实有效的油烟数据,从而真正达到油烟在线监控的目的。

此油烟数据采集器,由采集器主体和油烟探头2 部分组成。采集器集成 4G-LTE 无线通信模块,采用实时在线、自动上报的方式工作。采集器带有油烟探头专用接口,用于连接探头。采集器通过控制探头采集油烟原始数据,读取探头采集到的原始数据,并进行综合计算,最终得到油烟浓度值。

由于油烟成分复杂,所以此设备的油烟探头采用了特殊的技术,能对多种油烟成分进行综合分析,从而得到最准确的油烟排放数据。

针对餐饮业油烟排放的实际情况和烟道的实际情况,以及实时采样的要求,我们将探头设计成安装方便,稳定可靠。由于油烟极易污染传感器,所以此设备的探头采用了特殊的设计,能有效过滤大直径颗粒烟尘,使得探头能有效抵抗油烟污染,延长探头的使用寿命,设备的维护简单,维护成本低。

产品简介

        油烟在线监测仪是我公司推出的全智能化监测控制系统。不仅能实时监测和上报油烟浓度、温度及湿度等数据,而且还能监测油烟净化系统内各个设备的运行状况并实时控制,为环保局提供真实有效油烟监测数据的同时,也为各餐饮企业提供了更加便捷的远程操控净化设备的手段,从而真正达到油烟在线监控的目的。

◆ 监控设备:
       油烟在线监测仪包括油烟检测模块(油烟浓度探测器、工况传感器)和油烟监控仪主机。油烟浓度探测器实时监测油烟废气中TVOC的含量,通过RS485总线连接到油烟监控主机;工况传感器采集净化器和风机等受控设备的运行状态,通过模拟量接口连接到油烟监控仪主机。油烟数据采集器实时采集油烟浓度探测器的数据,以及烟道风机和油烟净化器等受控设备的工作状态,并通过网络把数据上传至监控中心。 鉴于油烟成分的复杂性,油烟探头采用了特殊的采集技术及算法处理,能对多种油烟成分进行综合分析,经软件计算后得到最接近实际值的油烟排放数据。 针对餐饮业油烟排放和烟道的实际情况,以及实时采样且油烟极易污染传感器等多方面因素,我们将探头设计成安装方便,稳定可靠的形式,同时该油烟探头能有效过滤大直径颗粒烟尘,使其更有效的抵抗油烟污染,延长使用寿命,降低设备维护成本。

◆ 传输网络:根据餐厅厨房的设备安装现场情况,采用4G-LTE无线通信方式,可选2G、NBIOT等网络传输方式。

◆ 远程控制:用户可以通过服务器对监测设备进行远程操作,包括查看数值,开断受控设备,设置仪器上报间隔、电流限值等内容。

◆ 监控中心:平台软件主要完成数据采集、管理、查询、统计和报表等功能。方便环保局执法部门的有效执法以及餐饮企业自行整改,定期清洗、维护净化设备,实现油烟污染减排的目的。

◆  油烟监测参数
测量范围:0.0 ~ 4.0 mg/m 3
测量精度:10 %
测量周期:< 1min
工作电压:220 VAC
功 率:8W
工作温度:–25℃~+75℃
工作湿度:5%~95%
采集器尺寸:φ45*270mm
探头尺寸:φ45 *10mm
开机时间约20s(根据网络状况而定)
单个受控设备(油烟净化器、水泵、风机等设备)的额定功率为2kW,额定电压为250V,额定电流为10A

◆  功能特点
       内置通讯模块,采用 TCP通信方式,实时在线,数据自动上报 专用的油烟传感技术,高精度的模拟量采集单元。
       全工业级电路,高稳定性、高可靠性设计 可接四路被控设备,监测并远程控制其开关状态 根据需要,自行设定数据上报间隔 受控设备过流保护系统,电流超过限值6s自动断开,安全可靠。


1、内置 4G-LTE,采用 TCP通信方式,实时在线,数据自动上报

2、专用的油烟传感技术,高精度的模拟量采集单元

3、内置存储器,可保存 12 个月的数据

4、全工业级电路,高稳定性、高可靠性设计

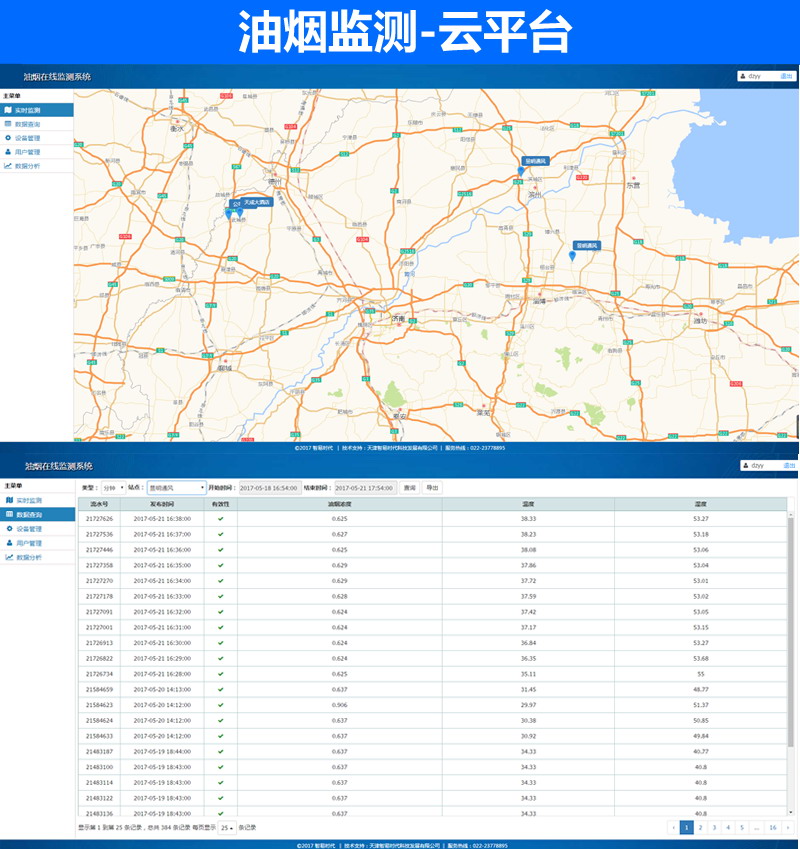

云平台数据采集


油烟在线监控系统由实时数据监测、历史数据查询、基础信息管理等七部分功能组成,支持通过GIS地图定位展示各餐饮企业的实时监测状态。

实时监测

实时监测功能通过GIS地图和列表方式分别展示,满足用户对实时监测信息的多维度查看的实际操作需求。

实时一览:可以按行政区、街道等条件筛选,以列表形式展示被筛选辖区内各企业和排口的基本信息、实时浓度监测数据、近一周的净化设施运转率、洁净度及工作状态、风机的工作状态及供电状态等,各类状态信息以生动的图形标识,提高用户对监测信息的辨识度。

地图一览:结合开源百度、Google或ArcGis等电子地图,可以不同颜色的定位图标直观展示各餐饮企业的排污状态,可通过区域筛选框,智能搜索展示辖区内的餐饮企业排放口的实时监控信息。
